铜锡合金接触线执行标准：TB/T2809-2005

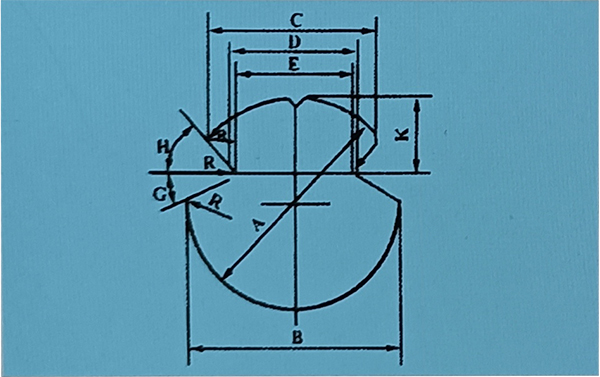

铁标(TB/T2809-2005 )铜锡合金接触线规格型号及有关参数：
| 型号 | 计算 截面积 (m㎡) | 尺寸及偏差(mm) | 角度及 偏差 | 参数 单位 质量 (kg/km) | |||||||
A | B | C | D | E | F | R | G | H | |||
± r | |||||||||||
CTS110 | 111 | 12.34 | 12.34 | 9.73 | 7.24 7.24 | 6.80 6.80 6.80 | 4.47 4.35 | 0.40 | 27° | 51° | 992 |
1 .截面积允许偏差为计算截面积的±3% ； 2 .参考单位J质量按密度8.94g/cm3 | |||||||||||
铜锡合金接触线物理机械性能表:
| 型号 | 抗拉强度 不小于MPa | 拉断力KN | 伸长率％ 不小于 | 扭转(至破坏) 圈数不小于 | 反复弯曲(至破坏) | 电阻率 Qm㎡/m | ||
弯曲半径 (mm) | 次数 不小于 | |||||||
未软化 | 软化后 | |||||||
CTS110 | 430 420 | 47.73 | 42.96 | 3.0 | 5 | 30 30 | 6 6 | W0.02395 |
